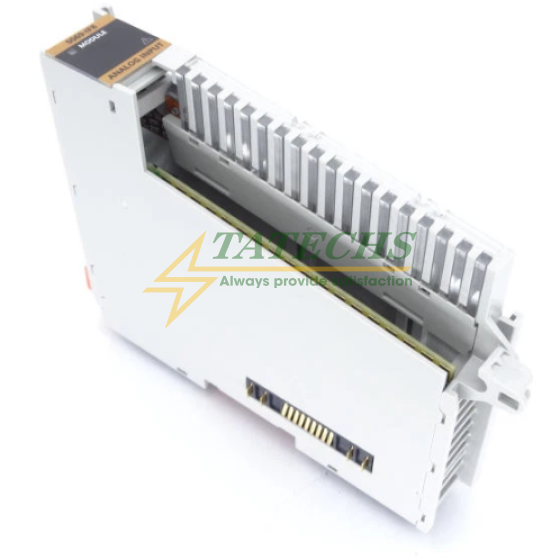

Bộ lập trình PLC và Module I/O-5069-IF8-Allen Bradley

5069-IF8 là module thu thập tín hiệu tương tự (Analog) đa năng với 8 kênh độc lập. Được thiết kế cho các hệ thống yêu cầu độ phân giải mịn và phản hồi nhanh, module này cho phép PLC đọc các giá trị vật lý như nhiệt độ, áp suất, độ ẩm, và lưu lượng từ cảm biến một cách liên tục và chính xác.

Thông số kỹ thuật chính:

Số lượng ngõ vào: 8 kênh (Single-ended) hoặc 4 kênh (Differential).

Loại tín hiệu hỗ trợ: * Điện áp: ±10V, 0…10V, 0…5V.

Dòng điện: 0…20 mA, 4…20 mA.

Độ phân giải: 16 bit.

Tốc độ chuyển đổi ADC: Cực nhanh, đáp ứng thời gian thực cho hệ thống CompactLogix 5380.

Cách ly: Cách ly giữa các kênh và hệ thống bus để bảo vệ CPU khỏi xung điện.

Tương thích: Các bộ điều khiển CompactLogix 5380 và trạm I/O phân tán 5069-AEN2TR.

Đặc điểm nổi bật của Module 5069-IF8:

Công nghệ lấy mẫu hiện đại: Khác với các dòng cũ, 5069-IF8 tận dụng băng thông Gigabit của bus hệ thống 5069 để truyền dữ liệu analog mà không gây trễ, giúp vòng lặp điều khiển PID ổn định hơn.

Lọc nhiễu kỹ thuật số: Tích hợp các bộ lọc thông thấp (Digital Filter) giúp loại bỏ nhiễu tần số cao từ môi trường công nghiệp, đảm bảo giá trị đo không bị dao động (nhảy số).

Cấu hình phần mềm linh hoạt: Mỗi kênh có thể được cấu hình riêng biệt (dòng hoặc áp) thông qua Studio 5000 mà không cần gạt switch cứng trên module.

Chẩn đoán toàn diện: Hỗ trợ tính năng "Open Wire Detection" (phát hiện đứt dây cảm biến) và báo lỗi khi tín hiệu vượt ngưỡng (Over-range/Under-range).

Lưu ý khi lắp đặt:

Cần sử dụng bộ đầu nối rời RTB (Removable Terminal Block) mã 5069-RTB18-SC (bắt vít) hoặc 5069-RTB18-SP (kẹp lò xo).

Đảm bảo nguồn SA Power được cấp đủ để module hoạt động ổn định.
