Hướng dẫn nâng cấp và chuyển đổi hệ thống PLC cũ (Migration) sang dòng Siemens S7-1200 / S7-1500

Trong bối cảnh công nghiệp dịch chuyển mạnh mẽ sang số hóa và tự động hóa thông minh, nhiều nhà máy tại Việt Nam vẫn đang vận hành các dây chuyền cũ sử dụng các dòng bộ lập trình đời trước như Siemens S7-200, S7-300 hay dòng PLC của các hãng khác đã ngừng sản xuất (Discontinued). Việc duy trì các hệ thống lỗi thời này tiềm ẩn rủi ro cực lớn: linh kiện thay thế khan hiếm, giá thành cao và không thể kết nối IoT để quản lý dữ liệu tập trung.

Bài viết này, các kỹ sư giải pháp của TATECHS sẽ hướng dẫn chi tiết quy trình nâng cấp và chuyển đổi hệ thống PLC cũ (Migration) sang dòng Siemens S7-1200 và S7-1500 hiện đại, giúp tối ưu hóa hiệu suất vận hành và đảm bảo tính liên tục cho nhà máy.

Tại Sao Phải Chuyển Đổi Sang PLC Siemens S7-1200 và S7-1500?

Siemens S7-1200 (cho ứng dụng vừa/nhỏ) và S7-1500 (cho ứng dụng cao cấp) hiện là hai dòng PLC tiêu chuẩn toàn cầu nhờ những cải tiến vượt trội về cả phần cứng lẫn phần mềm:

• Phần cứng mạnh mẽ: Tốc độ xử lý lệnh cực nhanh, tích hợp sẵn cổng truyền thông Profinet/Ethernet tốc độ cao, hỗ trợ bảo mật sâu đến từng khối hàm (Block).
• Kỹ thuật đồng bộ với TIA Portal: Thay vì dùng các phần mềm cũ như STEP 7 Micro/WIN hay SIMATIC Manager, việc quản lý toàn bộ cấu hình hệ thống, phần cứng, HMI và Biến tần trên một giao diện phần mềm TIA Portal duy nhất giúp giảm tới 50% thời gian lập trình.
• Sẵn sàng cho Công nghiệp 4.0: Tích hợp sẵn OPC UA client/server, cho phép PLC truyền nhận dữ liệu trực tiếp lên hệ thống SCADA, MES hoặc Cloud của nhà máy mà không cần bộ chuyển đổi trung gian.

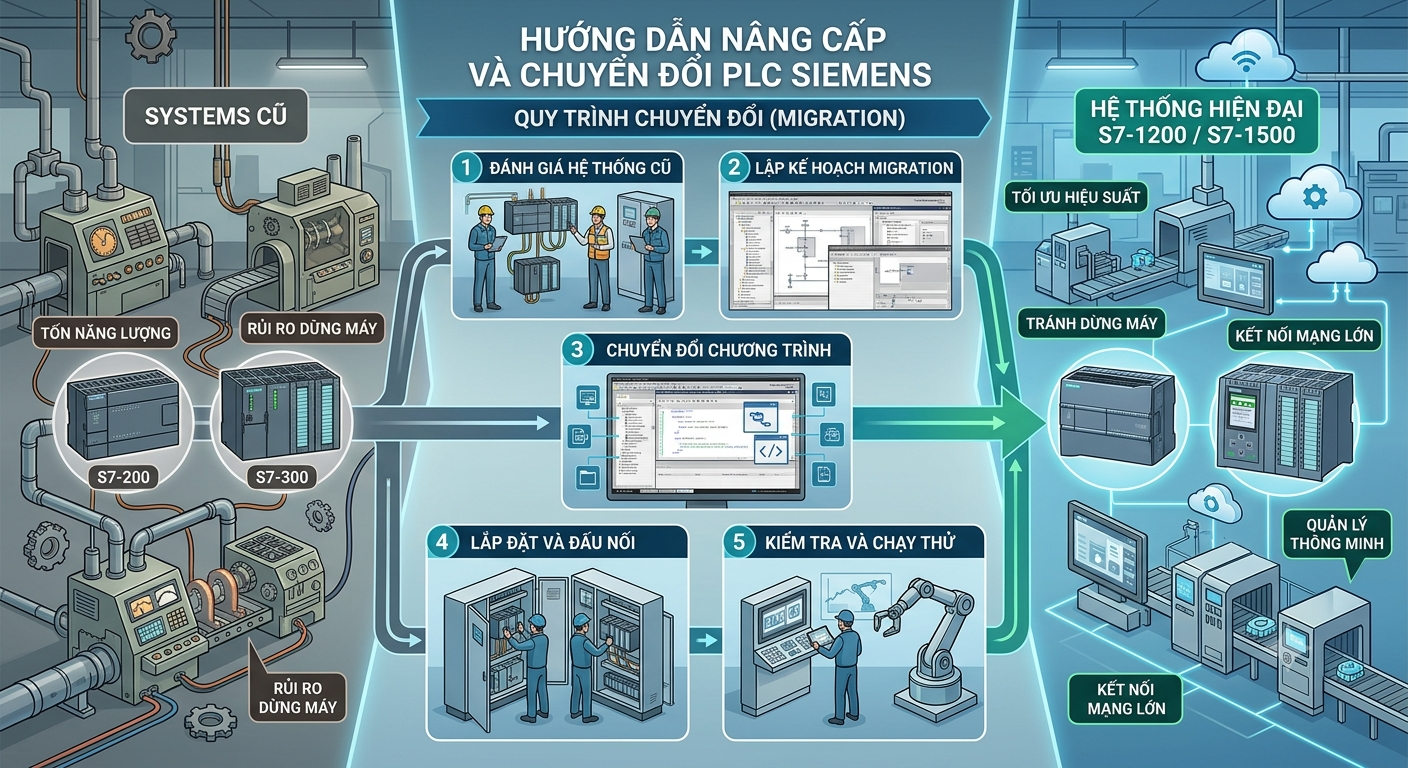

Hình ảnh: Giải pháp nâng cấp và chuyển đổi hệ thống điều khiển PLC lỗi thời tại TATECHS

Quy Trình 5 Bước Chuyển Đổi Hệ Thống PLC Tiêu Chuẩn Tại TATECHS

Việc chuyển đổi nâng cấp hệ thống (Migration) không đơn thuần là tháo thiết bị cũ ra và lắp thiết bị mới vào. Để đảm bảo hệ thống chạy lại chính xác 100%, đội ngũ TATECHS tuân thủ nghiêm ngặt quy trình sau:

Bước 1: Khảo sát thực tế và Backup dữ liệu cũ

Kỹ sư tiến hành kiểm tra toàn bộ sơ đồ bản vẽ tủ điện hiện tại, kiểm tra số lượng ngõ vào/ra (DI/DO, AI/AO) và các chuẩn truyền thông đang dùng. Quan trọng nhất, tiến hành upload và lưu trữ (Backup) toàn bộ chương trình gốc của PLC và màn hình HMI hiện tại để đảm bảo an toàn dữ liệu.

Bước 2: Lựa chọn cấu hình thiết bị thay thế tương đương

Dựa trên dữ liệu khảo sát, chúng tôi tính toán chọn mã thiết bị Siemens thế hệ mới phù hợp, đảm bảo bao phủ toàn bộ tính năng cũ và dự phòng mở rộng về sau:

• Hệ thống S7-200 hoặc S7-300 nhỏ -> Nâng cấp lên dòng Siemens S7-1200.
• Hệ thống S7-300 lớn hoặc S7-400 -> Nâng cấp lên dòng chuyên dụng Siemens S7-1500.

Bước 3: Chuyển đổi mã chương trình (Software Migration)

Sử dụng các công cụ chuyển đổi chuyên dụng trong TIA Portal để chuyển mã chương trình từ STEP 7 sang cấu trúc TIA Portal. Các kỹ sư sẽ tiến hành tối ưu hóa lại các khối hàm (FB, FC), cấu hình lại vùng nhớ và viết lại các đoạn mã logic điều khiển bị lỗi cú pháp do khác biệt thế hệ CPU.

Bước 4: Thi công cải tiến phần cứng tủ điện

Tiến hành tháo dỡ PLC cũ, lắp đặt thiết bị mới lên thanh ray. Nhờ các module mở rộng thế hệ mới của Siemens có thiết kế nhỏ gọn, việc cải tiến thường giúp tiết kiệm không gian tủ điện. Kỹ sư sẽ đấu nối lại dây tín hiệu theo bản vẽ thiết kế mới, đảm bảo tính thẩm mỹ và chống nhiễu tốt.

Bước 5: Chạy thử nghiệm (Commissioning) và Bàn giao

Bật nguồn, đổ chương trình mới vào CPU và tiến hành kiểm tra tín hiệu I/O (Loop test). Sau đó, phối hợp với bộ phận vận hành nhà máy để chạy thử nghiệm không tải và có tải, căn chỉnh lại các thông số PID (nếu có) cho đến khi dây chuyền hoạt động mượt mà ổn định nhất.

Bảng So Sánh Cải Tiến Trước Và Sau Khi Nâng Cấp Hệ Thống

TATECHS – Đơn Vị Cung Cấp Thiết Bị Và Dịch Vụ Nâng Cấp PLC Uy Tín

Việc chuyển đổi hệ thống điều khiển đòi hỏi đơn vị kỹ thuật phải có chuyên môn sâu để kiểm soát mọi rủi ro về thuật toán. Với vị thế là nhà cung cấp vật tư tự động hóa và dịch vụ kỹ thuật uy tín, Công ty TNHH TMDV Thanh An (TATECHS) cam kết mang đến giải pháp trọn gói tối ưu:

• Thiết bị chính hãng: Toàn bộ CPU S7-1200, S7-1500, Module I/O và thẻ nhớ cấp cho dự án đều mới 100%, đầy đủ CO/CQ.
• Giải pháp tối ưu Downtime: Lên phương án lập trình trước tại văn phòng, rút ngắn tối đa thời gian dừng máy thi công tại nhà máy để không ảnh hưởng kế hoạch sản xuất.
• Hỗ trợ kỹ thuật dài lâu: Bàn giao đầy đủ file chương trình gốc mới, bản vẽ tủ điện hoàn công và hỗ trợ kỹ thuật 24/7 sau khi nghiệm thu công trình.
